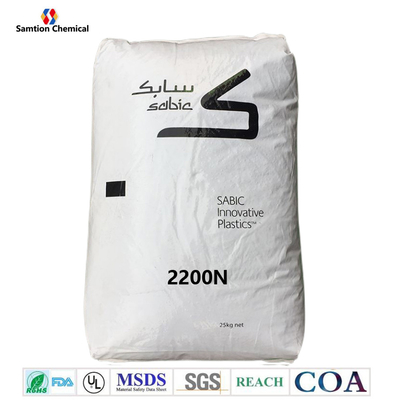

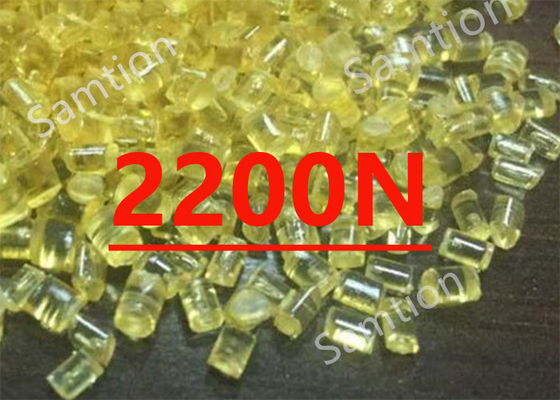

السبيكالاخير 2200Nالراتنج هو20 ٪ من البولي إيثريمايد (Tg 217C) المملوءة بألياف الزجاج.
| خصائص نموذجية(1) | |||
| ميكانيكي | القيمة | الوحدة | المعيار |
| الإجهاد الشدّي، السنة، النوع الأول، 5 ملم/دقيقة | 130 | MPa | طراز ASTM D 638 |
| ضغط الشد، brk، النوع الأول، 5 ملم/دقيقة | 130 | MPa | طراز ASTM D 638 |
| الجهد الشدّي، سنة، النوع الأول، 5 ملم/دقيقة | 4 | % | طراز ASTM D 638 |
| ضغط الشد، brk، النوع I، 5 ملم/دقيقة | 4 | % | طراز ASTM D 638 |
| نموذج الشد، 5 ملم/دقيقة | 6890 | MPa | طراز ASTM D 638 |
| الإجهاد الانحني، yld، 1.3 mm/min، 50 mm span | 228 | MPa | أ.إس.إم.دي 790 |
| وحدة الانحناء، 1.3 ملم/دقيقة، 50 ملم | 6890 | MPa | أ.إس.إم.دي 790 |
| صلابة (روكويل إم) | 114 | - | طراز ASTM D 785 |
| تابر سحب، CS-17، 1 كجم | 17 | ملغ/1000 سي | طريقة S-Plastics |
| ضغط الشد، السعة، 5 ملم/دقيقة | 140 | MPa | إيزو 527 |
| الإجهاد الشدّي، الكسر، 5 ملم/دقيقة | 140 | MPa | إيزو 527 |
| الجهد الجاذب، السعة، 5 ملم/دقيقة | 2 | % | إيزو 527 |
| ضغط الشدّ، كسر، 5 ملم/دقيقة | 2 | % | إيزو 527 |
| نموذج الشد، 1 ملم/دقيقة | 6800 | MPa | إيزو 527 |
| الإجهاد الانحناءي، السعة، 2 ملم/دقيقة | 210 | MPa | ISO 178 |
| وحدة الانحناء، 2 ملم/دقيقة | 6500 | MPa | ISO 178 |
| صلابة، H358/30 | 150 | MPa | الصيغة ISO 2039-1 |
| التأثير | القيمة | الوحدة | المعيار |
| إيزود تأثير، غير محفوف، 23 درجة مئوية | 481 | ج/م | أيه إس تي ام دي 4812 |
| إيزود تأثير، محطم، 23 درجة مئوية | 64 | ج/م | طراز ASTM D 256 |
| إيزود إصابة، عكسية محفوفة، 3.2 ملم | 465 | ج/م | طراز ASTM D 256 |
| الطاقة الإجمالية للآثار المعدنية، 23 درجة مئوية | 10 | ج | طراز ASTM D 3763 |
| تأثير Izod ، غير محفوف 80 * 10 * 4 + 23 °C | 30 | kJ/m2 | ISO 180/1U |
| تأثير Izod ، غير محفوف 80 * 10 * 4 -30 °C | 30 | kJ/m2 | ISO 180/1U |
| إيزود تأثير، مشفرة 80*10*4 +23°C | 5 | kJ/m2 | ISO 180/1A |
| إيزود تأثير، مشفرة 80*10*4 -30°C | 5 | kJ/m2 | ISO 180/1A |
| حرارة 23 درجة مئوية، V-notch Edgew 80 * 10 * 4 sp = 62mm | 9 | kJ/m2 | ISO 179/1eA |
| حرارة -30 درجة مئوية، V-notch Edgew 80 * 10 * 4 sp = 62mm | 9 | kJ/m2 | ISO 179/1eA |
| حرارة 23 درجة مئوية ، غير محفوفة الحافة 80 * 10 * 4 sp = 62mm | 35 | kJ/m2 | ISO 179/1eU |
| حرارة -30 درجة مئوية، غير محفوفة الحافة 80 * 10 * 4 sp = 62mm | 35 | kJ/m2 | ISO 179/1eU |
| الحرارة | القيمة | الوحدة | المعيار |
| درجة حرارة التلويح في فيكات، معدل B/50 | 220 | °C | طراز ASTM D 1525 |
| HDT، 0.45 MPa، 3.2 ملم، غير مطوية | 208 | °C | طراز ASTM D 648 |
| HDT، 1.82 MPa، 3.2mm، غير مطوية | 206 | °C | طراز ASTM D 648 |
| HDT، 0.45 MPa، 6.4 ملم، غير مطوية | 210 | °C | طراز ASTM D 648 |
| HDT، 1.82 MPa، 6.4 ملم، غير مطوية | 210 | °C | طراز ASTM D 648 |
| CTE ، -40 °C إلى 150 °C ، التدفق | 2.5E-05 | 1/°C | الصينية E 831 |
| CTE، -40°C إلى 150°C، xflow | 6.E-05 | 1/°C | الصينية E 831 |
| التوصيل الحراري | 0.28 | W/m-°C | ISO 8302 |
| CTE ، 23 °C إلى 150 °C ، التدفق | 2.5E-05 | 1/°C | ISO 11359-2 |
| CTE، 23°C إلى 150°C، xflow | 6.E-05 | 1/°C | ISO 11359-2 |
| اختبار ضغط الكرة، 125 درجة مئوية +/- 2 درجة مئوية | بطاقات | - | IEC 60695-10-2 |
| درجة حرارة التلويح في فيكات، معدل A/50 | 223 | °C | ISO 306 |
| درجة حرارة التلويح في فيكات، معدل B/50 | 212 | °C | ISO 306 |
| درجة حرارة التلويح في فيكات، معدل B/120 | 218 | °C | ISO 306 |
| HDT/Be، 0.45MPa الحافة 120 * 10 * 4 sp = 100mm | 210 | °C | ISO 75/Be |
| HDT / Ae ، 1.8 MPa Edge 120 * 10 * 4 sp = 100mm | 205 | °C | ISO 75/Ae |
| HDT/Bf، 0.45 MPa سطحي 80*10*4 sp=64mm | 208 | °C | ISO 75/Bf |
| HDT / Af ، 1.8 MPa سطحي 80 * 10 * 4 sp = 64mm | 202 | °C | إيزو 75/أف |
| المادية | القيمة | الوحدة | المعيار |
| الجاذبية الخاصة | 1.42 | - | طراز ASTM D 792 |
| امتصاص الماء، 24 ساعة | 0.19 | % | طراز ASTM D 570 |
| امتصاص المياه، التوازن، 23C | 1.1 | % | طراز ASTM D 570 |
| تقلص العفن على شريط الشد، التدفق (2) | 0.3 - 05 | % | طريقة S-Plastics |
| تقليص العفن، التدفق، 3.2 ملم | 0.3 - 05 | % | طريقة S-Plastics |
| تقلص العفن، xflow، 3.2 ملم | 0.4 - 06 | % | طريقة S-Plastics |
| معدل تدفق الذوبان، 337 درجة مئوية/6.6 كجم | 6 | g/10 دقيقة | أيه إس تي ام دي 1238 |
| الكثافة | 1.42 | غرام/سم3 | ISO 1183 |
| امتصاص المياه (23 درجة مئوية/قمرة) | 1 | % | ISO 62 |
| امتصاص الرطوبة (23 درجة مئوية / 50٪ RH) | 0.55 | % | ISO 62 |
| معدل حجم الذوبان، MVR عند 360 درجة مئوية/5.0 كجم | 7 | سم3/10 دقيقة | ISO 1133 |
| الكهرباء | القيمة | الوحدة | المعيار |
| مقاومة الحجم | 7.E+16 | أوم-سم | طراز ASTM D 257 |
| قوة الكهرباء المضادة ، في الزيت ، 1.6 ملم | 26.4 | kV/mm | طراز ASTM D 149 |
| السماح النسبي، 1 كيلو هرتز | 3.5 | - | ASTM D 150 |
| عامل التبديد، 1 كيلو هرتز | 0.0015 | - | ASTM D 150 |
| عامل التبديد، 2450 ميغاهرتز | 0.0049 | - | ASTM D 150 |
| مقاومة الحجم | 1.E+15 | أوم-سم | IEC 60093 |
| مقاومة السطح، ROA | >1.E+15 | أوهم | IEC 60093 |
| قوة الكهرباء المضادة ، في الزيت ، 0.8 ملم | 34 | kV/mm | IEC 60243-1 |
| قوة الكهرباء المضادة ، في الزيت ، 1.6 ملم | 26 | kV/mm | IEC 60243-1 |
| القوة الكهربائية، في الزيت، 3.2 ملم | 16 | kV/mm | IEC 60243-1 |
| السماح النسبي، 50/60 هرتز | 3.1 | - | IEC 60250 |
| السماح النسبي، 1 ميغاهرتز | 3 | - | IEC 60250 |
| عامل التبديد، 50/60 هرتز | 0.0008 | - | IEC 60250 |
| عامل التبديد، 1 ميگاهرتز | 0.0025 | - | IEC 60250 |
| عامل التبديد، 2450 ميغاهرتز | 0.0049 | - | IEC 60250 |
| مؤشر التتبع المقارن | 150 | V | IEC 60112 |
| مؤشر التتبع المقارن، M | 100 | V | IEC 60112 |
| المصدر GMD، تم تحديثه آخر مرة:11/06/2003 | |||
| المعلم | ||
| طلاء الحقن | القيمة | الوحدة |
| درجة حرارة التجفيف | 150 | °C |
| وقت التجفيف | 4 - 6 | الساعات |
| وقت التجفيف (تراكمي) | 24 | الساعات |
| الحد الأقصى لمحتوى الرطوبة | 0.02 | % |
| درجة حرارة الذوبان | 350 - 400 | °C |
| درجة حرارة الفوهة | 345 - 400 | °C |
| الحرارة الأمامية في المنطقة 3 | 345 - 400 | °C |
| درجة الحرارة المتوسطة في المنطقة 2 | 340 - 400 | °C |
| الحرارة الخلفية - المنطقة 1 | 330 - 400 | °C |
| درجة حرارة العفن | 135 - 165 | °C |
| ضغط الظهر | 0.3 - 07 | MPa |
| سرعة المسمار | 40 - 70 | rpm |
| إطلاق النار على حجم الاسطوانة | 40 - 60 | % |
| عمق التهوية | 0.025 - 0076 | ملم |
| المصدر GMD، تم تحديثه آخر مرة:11/06/2003 | ||
|
